TAREA 2 - Implementación de un algoritmo de rasterización #

Contextualizacion - Rasterización de circulos #

Este es un algoritmo de muestreo que se efectúa en un dominio discreto, se usa para determinar los puntos necesarios para rasterizar un círculo aprovechando también la simetría del mismo.

Un ejemplo de ciento cincuenta círculos concéntricos dibujados con el algoritmo de círculo de punto medio.

Definición de un círculo #

Un círculo se define como un conjunto de puntos desde el centro (x, y) hasta un valor dado r, entonces la ecuación que define los puntos que pertenecen a esa circunferencia es:

\[(x - x_{c})^{2} + (y - y_{c})^{2} = r^{_{2}}\]

donde:

Despejando y, para muestrear a lo largo de la coordenada x resulta en la siguiente ecuación

\[y = y^{_{c}} \pm \sqrt[]{r_{2} - (x_{c} - x)^{2}}\]

Que en coordenadas polares es:

\[x = x_{c} + rcos(\theta ) \\ y = y_{c} + rsin(\theta )\]

Propiedades simetricas del círculo #

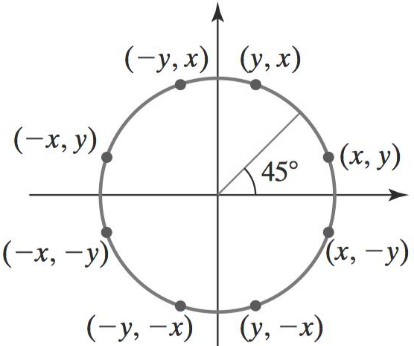

Se puede aprovechar la simetría del círculo para trazar ocho puntos para cada valor que calcula el algoritmo como se muestra a continuación:

El uso de la simetría del círculo puede reducir la cantidad de cálculo. Solo necesita calcular los puntos que deben dibujarse en un octavo círculo y puede mapear todo el círculo.

Explicación del algoritmo #

1. Definir el radio r y el centro del círculo (Xc, Yc). Se obtiene el primer punto de una circunferencia centrada en el origen como (x0 , y0) = (0 ,r).
2. Luego se define un parámetro de decisión p inicial como:

3. Se comienza a muestrear desde el origen con una unidad de longitud en dirección positiva x y se calcula el valor p del parámetro de decisión correspondiente, cumpliendo lo siguiente en la iteración k:

\[Si\; p_{k}< 0, \; entonces\; el\; siguiente\; punto\; es \; (x_{k+1} + x_{c}, y_{k} + x_{c}) \\ y\;\; p_{k+1} = p_{k} + 2 x_{k+1} + 1 \\\\\]

\[Si\; p_{k}\geq 0, \; entonces\; el\; siguiente\; punto\; es\; (x_{k+1} + x_{c}, y_{k-1} + x_{c}) \\y\;\; p_{k+1} = p_{k} + 2 x_{k+1}- 2 y_{k+1} + 1\]

Entendiendo que:

4. De acuerdo con el punto obtenido de p, mapee los puntos en los otros siete octantes que se logran por simetría.
5. Repetir los pasos 3 y 4 hasta que se cumpla que x sea mayor o igual a y.
